聊聊銅米搖床的結構

發布日期：2018-02-01 作者：點擊：

銅米搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成。

床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉,搖桿隨之作上、下運動,搖桿向下運動時,肘板推動后軸和往復桿向后移動,彈簧受到壓縮。床面是通過聯動座和往復桿相連的,所以此時亦使床面作后退運動,當搖桿向上運動時,由于受到彈簧的伸張力推動,床面隨之向前運動。

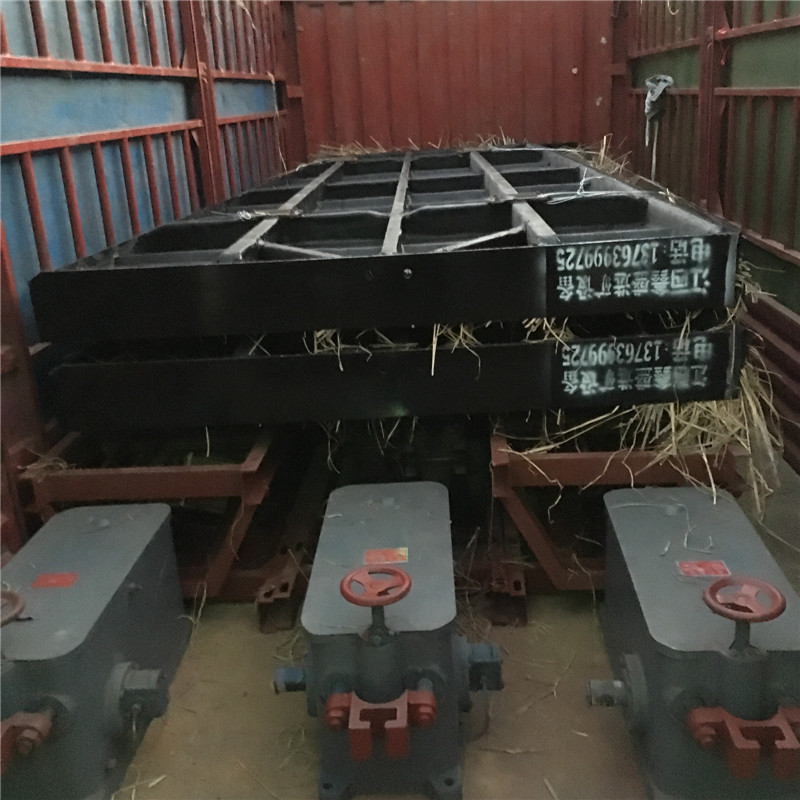

銅米搖床

銅米搖床床面向前運動期間,肘板間的夾角是由大向小變化,肘板端點的水平移動速度則由小向大變化。故床面的前進運動即由慢而快,反之在床面后退時,則由快而慢從而造成了等差運動,這樣可保證床面上的物料向前運動,并進行按比重分選。

床面外形呈直角梯形,在木制框架內,木板沿斜向(與軸線交角45度)拼成平面。床面分漆灰刻槽床面及橡膠床面兩種。漆灰刻槽床面用于選別細泥,橡膠床面則用于選別粗礦。用于選取細泥的搖床面沿縱向有0.5度左右的向下傾斜,用于選別粗砂的搖床則在縱向有1-2度的傾斜,在精礦端抬高?？v向坡度的大小借支撐機構上的螺栓調節。

銅米搖床床面用搖動支撐支承在調坡機構上。搖動支撐使床面在垂直平面內作弧線起伏的前后往復運動。搖動支撐用槽鋼固定在調節座板上,當用手輪通過調節絲桿使調節座板在鞍形座上回轉時,即可調節床面傾角。
