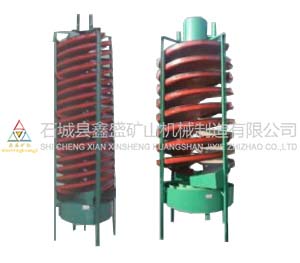

螺旋溜槽

所屬分類：螺旋溜槽
點擊次數：
發布日期：2021/03/26
在線詢價

詳細介紹

螺旋溜槽它是綜合了螺旋選礦機、螺旋溜槽、搖床、離心選礦機的特點的設備，是采礦、選礦設備，特別是海濱、河畔、砂灘、溪道的砂礦開采更為理想。經冶金部組織有關科研，設計，高校和廠礦等單位進行鑒定通過，認為該設備性能優良，選別指標先進，確定成批生產推廣使用。

本廠采用標準圖紙和成套技術組織生產，嚴格質檢，保證產品各項技術要求。制造系列化各種規格玻璃鋼螺旋溜槽，供有色、黑色金屬礦山，煤炭化工選煤、選硫廠以及科研、設計、院校試驗室選用。

螺旋溜槽的用途：

本設備適用于分選粒度0.3--0.02毫米細料的鐵礦、鈦鐵礦、鉻鐵礦、硫鐵礦、鋯英石、金紅石、獨居石、鎢礦、錫礦、鉭礦、鈮礦以及具有比重差異的其他有色金屬、稀有金屬和非金屬礦物體。本設備具有選別過程穩定、容易控制，給礦濃度允許變化范圍大，富集比高、回收率高，占地面積小、耗水量少，結構簡單，無需動力，處理量大，安裝簡易，操作方便，投資小等優點。

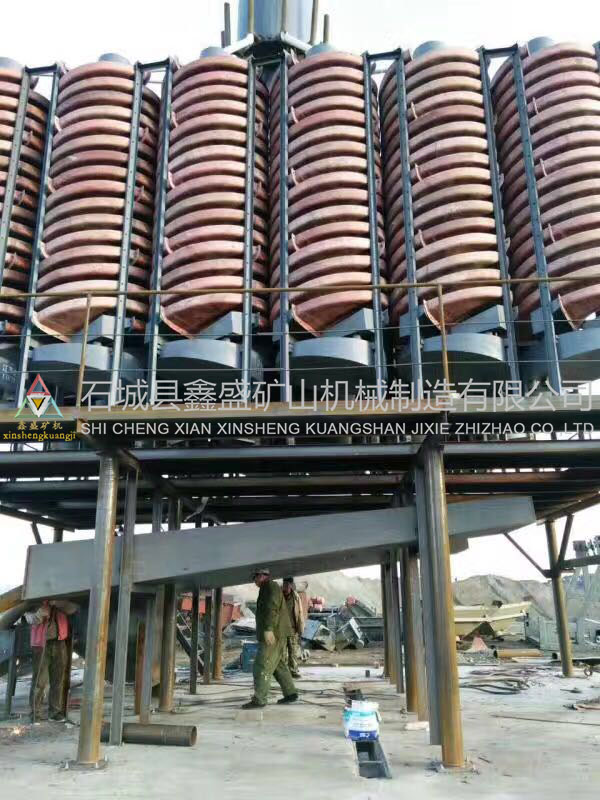

螺旋溜槽

螺旋溜槽使用方法及原理：

將螺旋溜槽立起，校準垂直線，用鐵架或木頭固定在合適的位置，由砂泵將礦砂送到螺旋上頂兩個進料口處，加入補充水，調節礦槳濃度，礦槳自然從高往下旋流，在旋轉的斜面流速中產生一種慣性的離心力，以礦砂的比重、粒度、形狀上的差異，通過旋流的重力和離心力的作用，將礦與砂分開，精礦流入精礦斗用管道接出，尾砂流進尾砂斗用管道接到砂池，再用砂泵排走，完成了選礦的全過程。

螺旋溜槽的優點：

產品具有結構合理,安裝簡單,占地面積少,操作簡易,選礦穩定,分礦清楚,處理量大,效率高選礦富集比高、回收率高,運轉可靠的特點.具有重量輕、防潮、防銹、耐腐蝕,對給礦量和濃度、粒度、品位的波動適應性強,無噪音等優點

螺旋溜槽的工作特點是在槽的末端分別截取精、中、尾礦，且在選別過程中不加沖洗水。螺旋溜槽是設備的主體部件，由玻璃鋼制成的螺旋耐磨襯里，通常是聚胺酯耐磨膠或摻人造金剛砂的環氧樹脂。則在糊制螺旋槽體的同時在內表面帶上含輝綠巖粉的耐磨層。在螺旋槽的上方有分礦器和給礦槽；下部有產物截取器和接礦槽。整個設備用槽鋼垂直地加起。

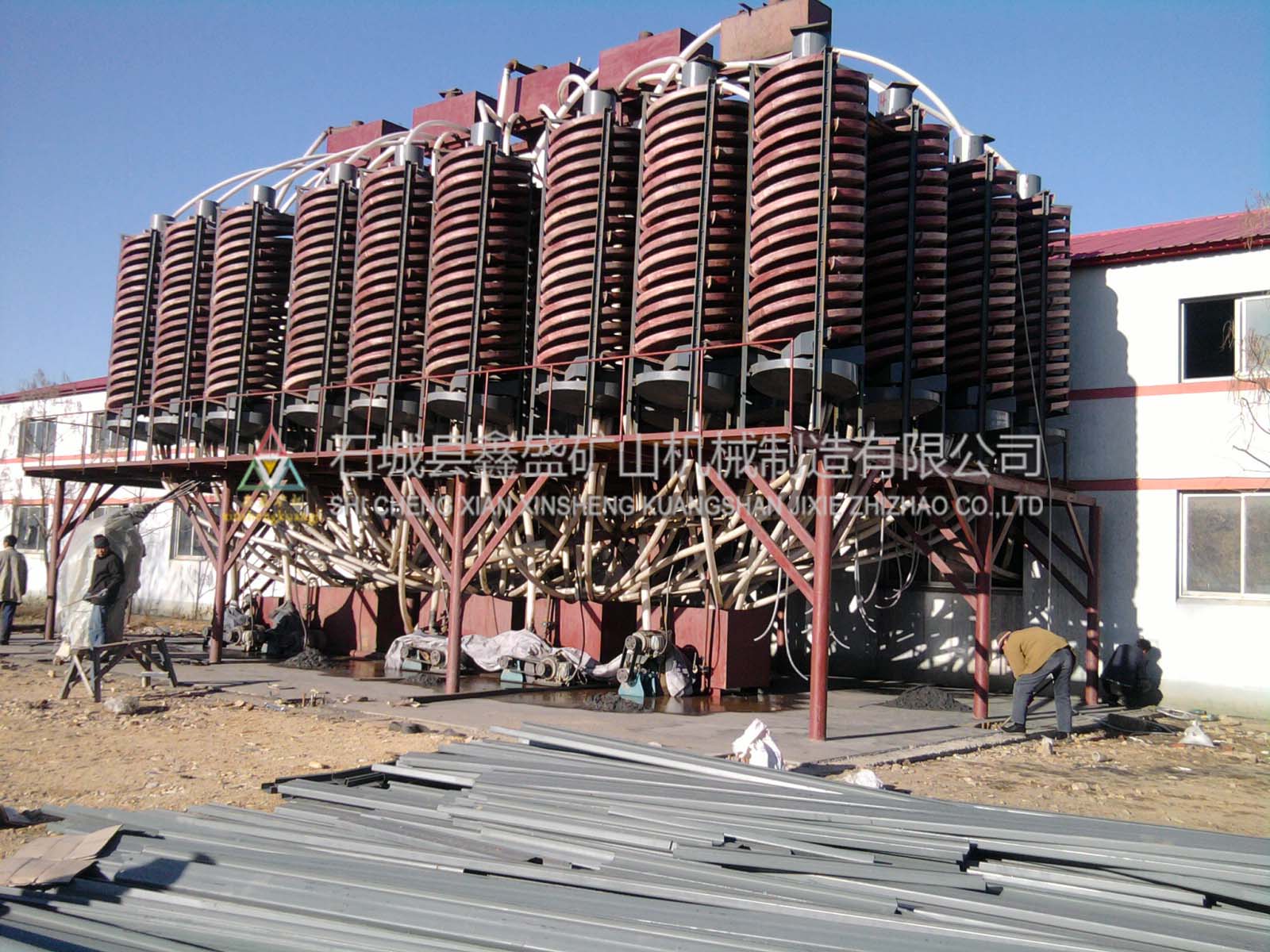

螺旋溜槽

結構特點

螺旋溜槽由給礦勻分器、給礦槽、螺旋槽、產品截取槽、接礦斗和槽支架六個部分組成。螺旋溜槽，由螺旋片組成的螺旋槽是主要部件。螺旋片是由玻璃鋼(玻璃纖維增強塑料)制成,借螺栓聯接在一起。玻璃鋼螺旋片質輕而堅固。它的選別工作面有一層耐磨層,經久耐用。槽的首端設有多管式給礦勻分器,分礦均勻,控制簡便。勻分的礦漿通過給礦柑緩慢地給到螺旋槽面上。螺旋槽的尾端裝有閥塊式產品截取槽,將已分選的礦流按品位分成幾種產品。用調節閥塊的位置來改變各產品的截取寬度。接礦斗是一同心環形筒,將已截取的多股礦流按產品分別匯集導出。

螺旋槽的橫截面為立方拋物線。曲線的斜率變化特別適于細微粒物料的選別。螺旋溜槽具有結構簡單、無運動件、制造容易、重量輕、配置安裝和維修方便等優點。

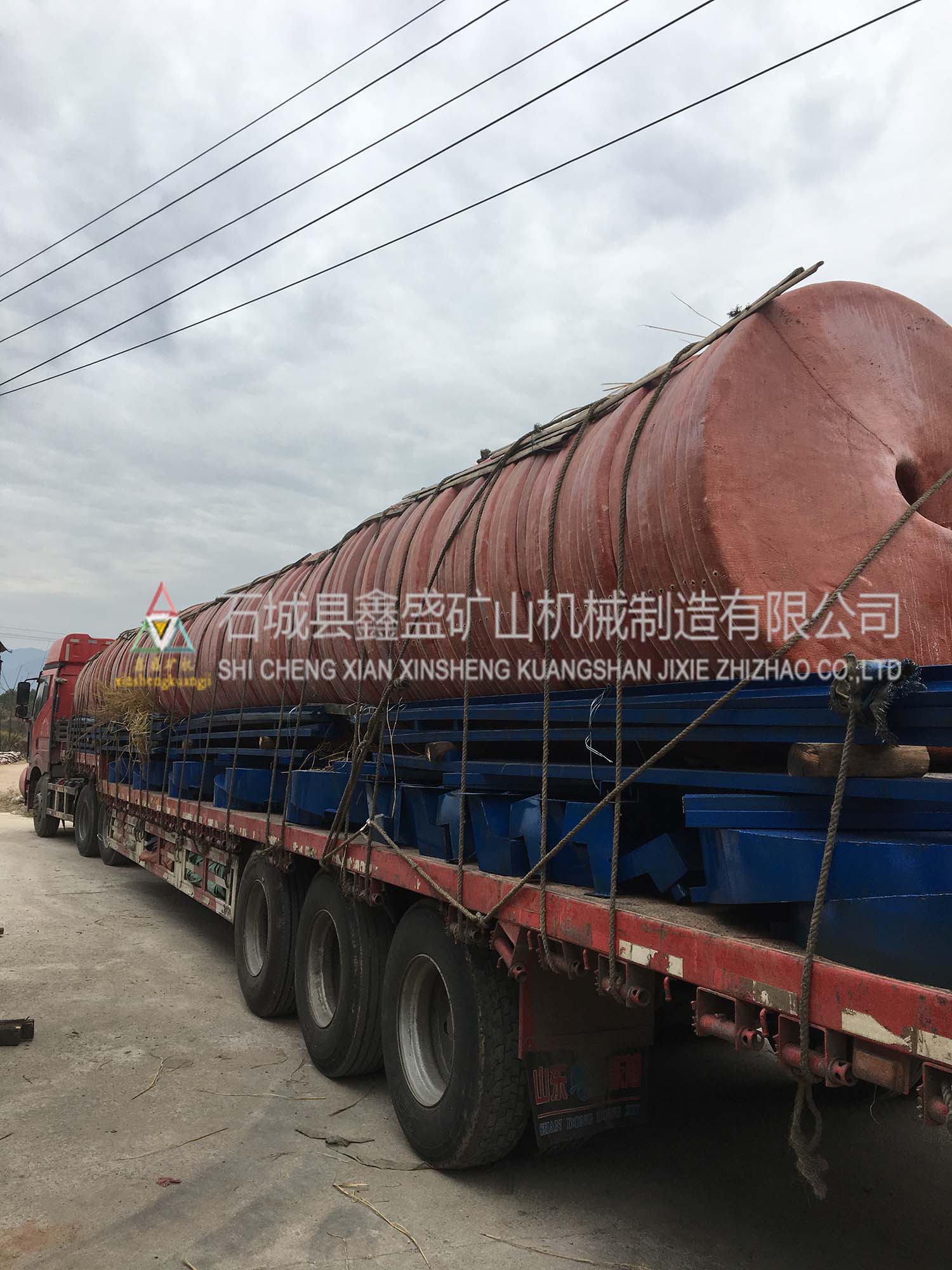

螺旋溜槽

產 品 規 格及技 術 參 數：

型號		5LL-1500	5LL-1200	5LL-900	5LL-600	5LL-400
外徑（毫米）		1500	1200	900	600	400
螺距（毫米）		540,720	900,720,540	675,540,405	450,360,270	240,180
距徑比（螺距/直徑）		0.72,0.6,0.45	0.75,0.6,0.45	0.75,0.6,0.45	0.75,0.6,0.45	0.75,0.6,0.45
橫向傾角（度）		9°	9°	9°	9°	9°
每臺安裝螺旋頭數		4-2	4-2	4-2	4-2	4-2
給礦粒度(毫米）		0.3-0.02	0.3-0.03	0.3-0.03	0.2-0.02	0.2-0.02
給礦濃度		25-55	25-55	25-55	25-55	25-55
生產能力		8-6	4-6	2-3	0.8-1.2	0.15-0.2
外形尺寸	長（毫米）	1560	1360	1060	700	460
	寬（毫米）	1560	1360	1060	700	460
	高（毫米）	5230	5230	4000	2600	1500
重量（公斤）		800	600	400	150	50
