格子型球磨機

所屬分類：實驗室球(棒)磨設備
點擊次數：
發布日期：2021/03/26
在線詢價

詳細介紹

一、XMQL420×450型格子型球磨機用途和特點：

　　本設備是供選礦實驗研究單位和選礦中間實驗工廠，進行礦石可選性研究實驗時，作業連續磨礦或研究測定礦石可磨性指標之用。亦可供選礦精選廠作磨礦設備使用，或供其他工業部門磨細物料之用。

　　設備主要由420×450格子型球磨機、150×1200螺旋分級機、 35升擺式給礦機、Φ90×600螺旋運輸機組成，可連續進行閉路磨礦工作。

　　設備出廠時，均已裝好電氣設備和供水系統。安裝時，不需另設基礎。開箱后，裝上機架下部四個地腳螺釘，清理包裝油脂，檢查潤滑情況，接上水管、電源。試開車，確定運轉方向，即可按操作順序進行運轉。

　　根據所處理的物料性質和對磨細產品粒度特性的具體要求，可選用以下三種不同的磨礦流程，分別進行磨礦：1、預先磨礦，檢查分級；2、預先分級，返砂再磨；3、開始磨礦；

　　二、XMQL420×450型格子型球磨機主要結構說明 ：

　　本機主要由給礦、磨礦、排礦、分級、運輸?shù)任宀糠纸M成。

（一）、給礦部分：由一個礦倉式圓筒給礦機及一個蝸形給礦器組成。給礦方法在礦倉的閘門打開后通過圓筒的轉動使礦倉內的物料連續而均勻地送進蝸形給礦器外殼中，再由蝸形給礦器連同水一起送進磨礦筒內，給礦量是用調節閘門板的開口大小及圓筒轉速來控制。圓筒由螺旋運輸機軸上的皮帶塔輪用皮帶傳動，有兩種速度。蝸形給礦器為螺旋形的勺子，用來直接向筒體內部輸送原礦和分級機的返砂。

（二）、磨礦部分

　　是一個Φ420×600磨礦筒體，其內壁鑲有六塊波紋形錳鋼襯板，外壁焊有兩個輪圈。輪圈支承在兩對托滾上；蝸形給礦器固定在筒體的一端，另一端則為溢流排礦口。筒體的旋轉是由電動機經三角皮帶和齒輪二級減速后，使一對主動托滾轉動，利用托滾與輪圈的磨擦實現傳動達到的。

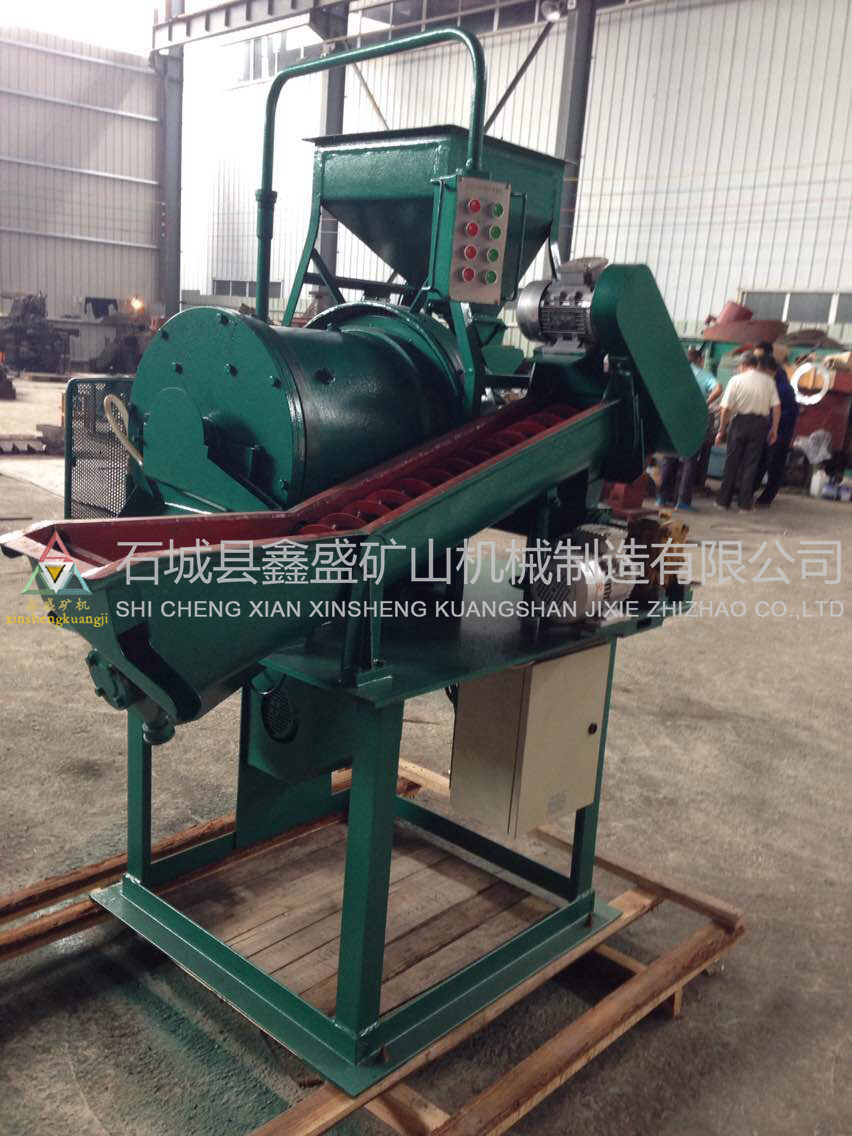

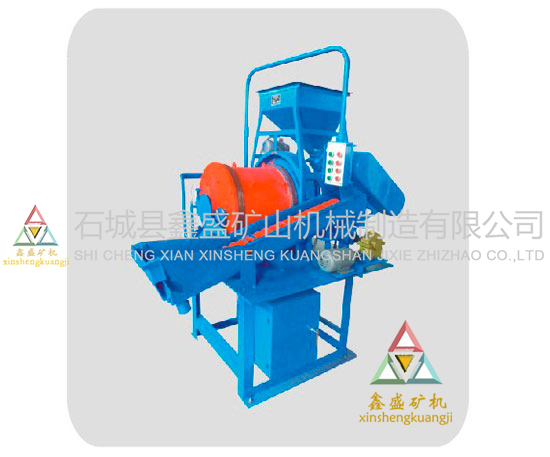

格子型球磨機

（三）、排礦部分

　　磨礦產品經排礦端蓋口自行溢出，經過排礦溜槽的斜度自動的流入分級機，溜槽上端焊有一軟管接頭，用膠管與給水管接通，給水管上裝有旋塞，以便開、關和調節沖洗的水量。溜槽外側插上一個擋蓋，以免排礦口礦漿往外飛濺。

（四）、分級部分

　　是一個Φ150×1400螺旋運輸機，利用排礦溜槽入口孔作為其一端的支點，整個分級機可繞這個支點轉動一定的角度，以達到不同的坡度要求，另一端則用一螺桿支承，轉動其上代套筒螺母的手輪，即可調節分級機的坡度，以便控制返砂量的大小及溢流的細度。

（五）、運輸部分

　　是一個Φ90×420的螺旋運輸機，將分級機與蝸形給礦器外殼連接起來，把分級機的返砂連續均勻地送入蝸形給礦器外殼，再與礦倉式給礦機下來的原礦一起由蝸形給礦器送入磨機筒體內。使分級機與磨機組成一個閉路磨礦系統，實現連續磨礦作業。

上述各部分與傳動系統、供水系統、電氣設備等均裝好在機架上，成臺出廠，安裝時不需另設基礎。在車間內擺好位置以后，略將水平調好，清理包裝油脂，檢查潤滑情況；接水管、電源；試開車確定磨機運轉方向。符合要求后，即可按操作程序進工作。

　　三、XMQL420×450格子型球磨機技術參數：

給礦粒度	mm	5-10
產物粒度	mm	可控制磨至95-0.074
處理量	kg/h	45-90
設備總功率	kw	2.12
外形尺寸	mm	1630×1260×1730
質量	kg	800

整機配套：MQΦ420×450格子型球磨機
筒體尺寸		mm	ф420×450
磨筒容積		L	60
磨筒轉速		r/min	57
裝球量	ф35-ф40	kg	40
	ф30-ф35	kg	30
	ф25-ф30	kg	20
	ф20-ф25	kg	10
給礦粒度		mm	5-10
產物粒度		mm	可控制磨至95-0.074
處理量		kg/h	45-90
電機功率		kw	1.5

整機配套：FGф150×1200螺旋分級機
螺旋尺寸		mm	ф150×1200
溢流面寬度		mm	240
斜度調整范圍		（0）	10-30
螺旋轉速		r/min	18，23，30
處理量	返砂	kg/h	500
處理量	溢流	kg/h	260
電動機	型號	AO2-7114
	功率	kw	0.25
	轉速	R/min	1400
