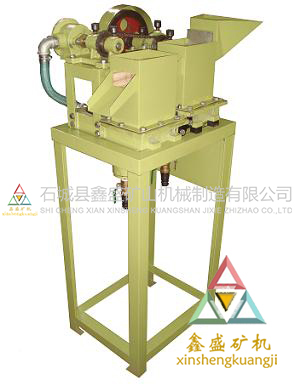

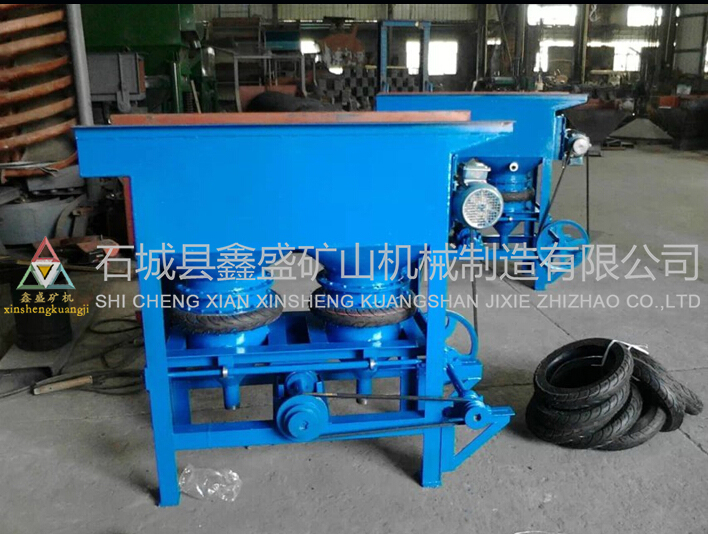

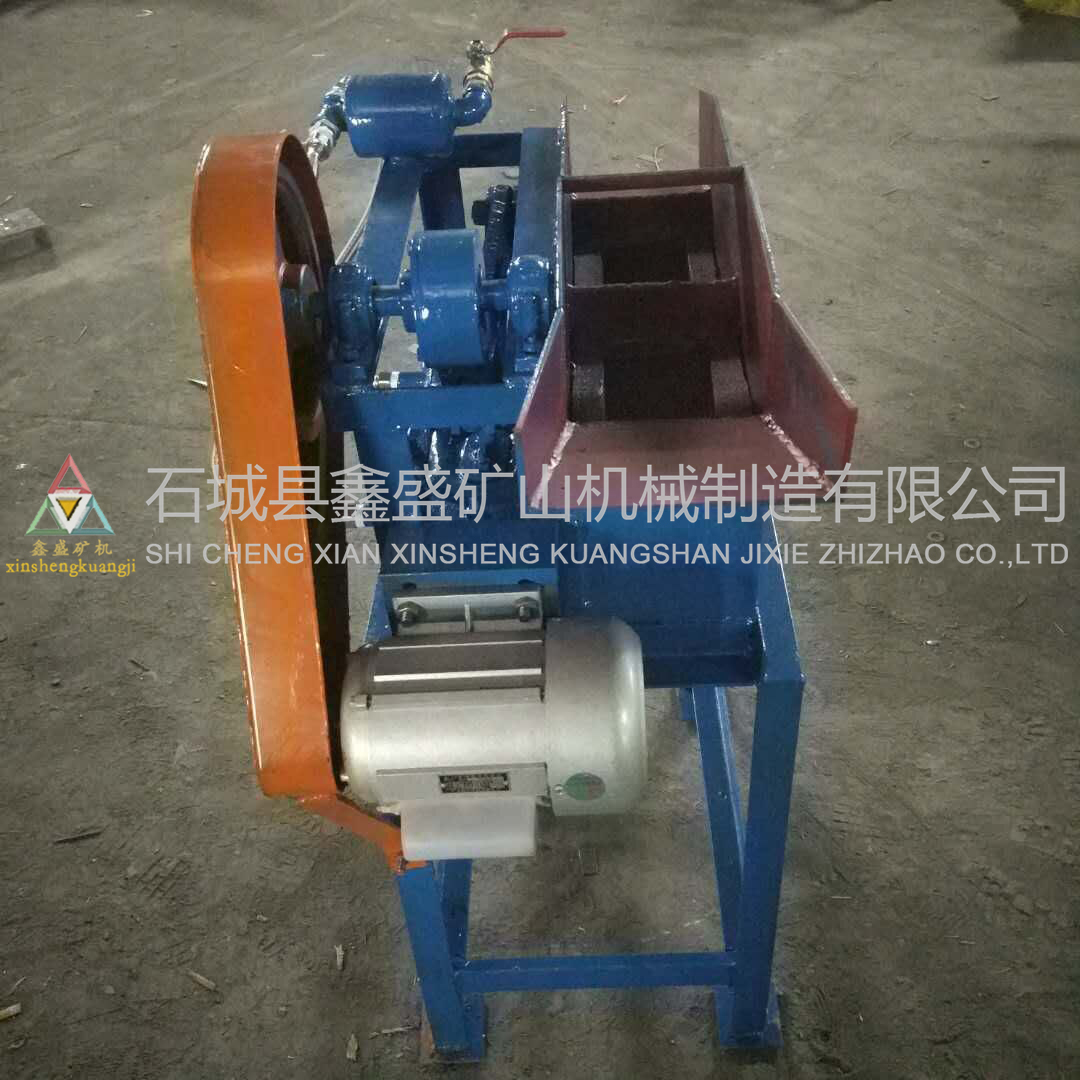

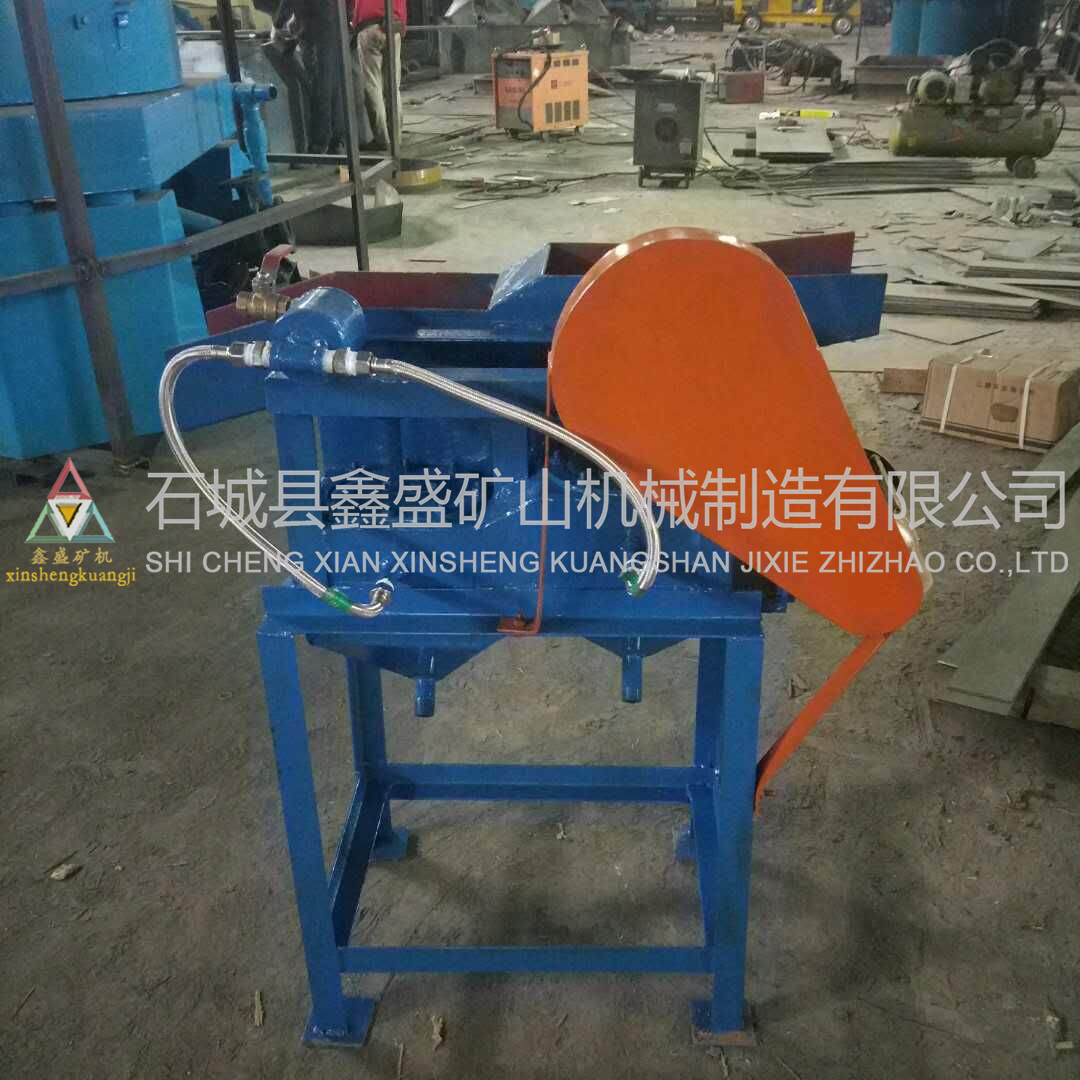

XCT型隔膜式跳汰機wygp.com.cn（電話：13763999725黃經理）用于重力選礦，重力選礦是基于礦石的比重不同，在介質中沉降速度亦異，利用礦物重量上的差別，而完成礦?；旌衔锏姆謱舆x別工作。
隔膜式跳汰機適于選別黑色和有色金屬、化學、建筑等方面的實驗研究之用。
技術參數
型號規格 | 單位 | XCT100×150 | XCT200×300 |
跳汰室長度 | mm | 150 | 300 |
跳汰室寬度 | mm | 100 | 200 |
跳汰室數 | （個） | 2 | 2 |
跳汰室面積 | m2 | 0.03 | 0.06 |
偏心沖程 | mm | ≤20 | ≤32 |
給礦粒度 | mm | ≤3 | ≤6 |
每分鐘沖次 | 1/min | 420 | 346 |
處理能力 | kg/h | 20-70 | ≤700 |
篩下水的較大量
| L/S | 0.117 | 0.117 |
篩上水的較大量
| L/S | 0.10 | 0.10 |
電機功率 | kw | 0.4 | 0.75 |
外形尺寸
| mm | 752×520×1312 | 1110×520×1312 |
重量 | kg | 150 | 175 |
三、結構原理
隔膜式跳汰機，如圖一所示，它上部為長方形，而下部為角錐形的洗礦槽1與2，兩個相連，裝在機架3上構成一體，各槽各有跳汰區A、B和隔膜區C，在
A、B兩區之間用不到底的隔板分開。各槽共助于同一傳動裝置4，配水活瓣5，如圖二所示，及補助水管6，跳汰區上部跳汰過程靠隔膜往復運動造成水的鼓動來進行礦物分選，隔膜下沖時，在篩板下面供給補助水，補助水用配水活瓣5來調節，活瓣5與隔膜7的動作是同步的，當隔膜下降時活瓣關閉，水不進入跳汰機中，但隔膜上升時，活瓣啟開因此，減少了跳汰機內下降水流的作用。
槽體是灰口鐵鑄造而成，隔膜7乃固定在槽體水平鐵墊8上密封而不漏，隔膜借助于偏心連桿9、10及隔膜連桿11與杠桿12相連接，并由杠桿12獲得往復運動，因而在工作室造成相應的鼓動，杠桿又與套在軸13上的偏心連桿相連接，軸14由電動機15，通過三角皮帶16及皮帶輪17代動。
各室的高度不同而成階梯形，原礦經給礦槽18送入跳汰室，基于礦物比重不同，被水驅動而分別排出，沉入下層的是比重大的礦物經過截門19膠管20（膠管長度需根據實際使用條件決定）進入排礦瓶21，在上層比重小的礦物沿溢流槽22流出。
四、安裝與試驗
XCT隔膜式跳汰機安裝在車間平地上或案臺上，若為輔助設備時，或與其它設備相配置時，應考慮到給礦，排礦及檢查修理等工作的方便，跳汰機安裝地點應有220/380伏的電源，補助水壓為0.6-2Kg/㎝2.
當跳汰機安裝完成后應以水平儀進行水平的檢查不得有歪斜現象，接通電源進行空車試驗不少于2小時，如一切順利則進行負荷試車，負荷試車時應以正常操作規程進行，試車結果合格后，再正式投入使用。
每當機器移動，一定要將機器固緊木板上。
五、使用與調整
隔膜式跳汰機的兩個槽是相等的，而安裝高度不同，礦物原料由給礦槽送入跳汰室，籍隔膜作往復運動而獲得鼓動水流，礦物借水力作用而移動。因此，隔膜的沖程大小有很大的意義。
沖程和沖次主要決定于被處理物質的粒度被處理物質越粗，則所需沖程愈大，而沖次愈少，調節隔膜沖程大小時，要考慮到所采用的沖程能保證人工床有很好的活動性，當其他條件相同時，厚的人工床或高的尾板需要較大的沖程以便能克服較大的阻力。
隔膜下沖時人工床在某一時期內，應當成為浮懸狀態，不但不破壞其完整性，當轉為吸入行程時，吸力不應大得使礦粒過分緊密。
為調節隔膜沖程，松開偏心瓦螺釘，調到所需距離后，再重新緊固，同時應注意兩個隔膜的沖程應相等。如圖三
所選礦物達到要求或玻璃瓶注滿礦物后，可將截門關閉，將排礦瓶中礦物取出。
六、潤 滑
隔膜式跳汰機具有以下給油點。
1、跳汰機的偏心軸承及各主軸軸承均系滑動軸承，每隔連槽工作8小時注濃厚潤滑油一次。
12、電動機的軸承每隔6個月更換濃厚潤滑油一次。
3、易損件
序號
| 圖片
| 名稱
| 材料
| 件數
| |
1 | 54 | 上鋼瓦
| 矽鉛黃銅
| 1 | |
2 | 55 | 下鋼瓦
| 矽鉛黃銅
| 1 | |
3 | 41 | 轉 心
| 矽鉛黃銅
| 1 | |
4 | 38 | 軸
| 45鋼
| 1 | |
5 | 22 | 橫 軸
| 45鋼
| 1 | |
6 | 52 | 偏 心
| 45鋼 4 | 1 | |
7 | 53 | 偏 心 套
| 45鋼
| 1 | |
8 | 18 | 中 軸
| A3 | 1 | |
9 | 35 | 鏈 輪
| 45鋼
| 1 | |
10 | 56 | 鏈 輪
| 45鋼
| 1 | |
 | |||||
