講解選礦搖床中云錫式搖床的應用

發布日期：2018-01-31 作者：點擊：

我們知道，選礦搖床中有很多類型，今天講解的就是云錫式搖床。

這種搖床也稱為貴陽式搖床，在結構上這又與國外的普拉特-奧(Plat—O)型搖床類似。云錫式床頭運動的不對稱性較大，且有較寬的差動性調節范圍以適應于不同的給料粒度和選別要求。床頭機構運轉可靠，易磨損的零件少，且不漏洞。

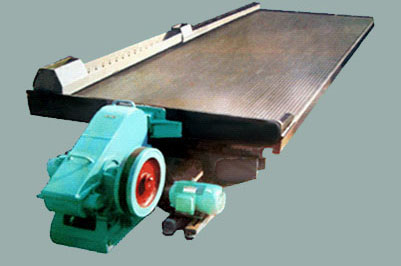

選礦搖床

缺點是彈簧安裝在床面底下，檢修和調節沖程均不方便(調沖程時需先放松彈簧)；床面的橫向坡度可調匯范圍小(0°～5°)；當橫坡及沖程調節過大時，將由于床頭拉桿的軸線與床面重心的軸線過分分離而引起床面振動，故這種搖床適合于在橫向坡度較小時處理細粒級，特別是礦泥時使用。

云錫搖床的橫向坡度可能調節范圍小，且沖程也不宜過大，故適合處理細粒礦石或礦泥使用。云錫床面有粗砂、細砂和礦泥之分。粗砂床面由三個坡度為1.4%的斜面連接四個平面構成。礦粒經三次爬坡，床條依次降低。床條總數為28 根，斷面呈梯形。在粗選區，即靠近傳動端平面最低處，在每根條上加一小凸條，以增大紊流強度并保護重礦物不致被沖走。
