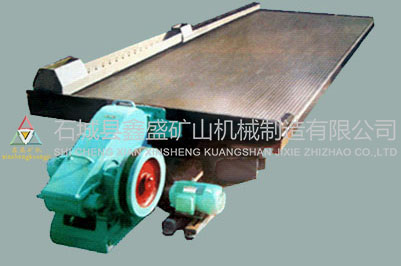

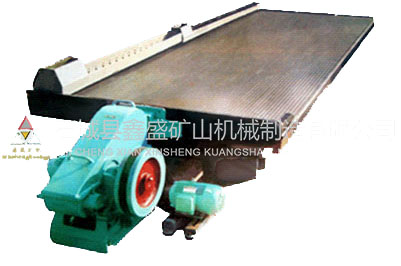

云錫搖床

所屬分類：選礦搖床
點擊次數：
發布日期：2020/06/05
在線詢價

詳細介紹

一、簡介：云錫搖床適于選別中、細砂和礦泥。這種搖床由蘇式CC-2型搖床經我國云錫公司改進而成。該設備由貴陽礦山機械廠制造，故習慣上又稱為貴陽式搖床。在結構上它又與國外的普拉特-奧（Plat-O)型搖床類似。云錫式選礦搖床的全套生產圖紙資料是嚴格按照云南錫業公司的標準圖紙所生產，該種搖床主要食用于各種有色金屬使用。特別是對多有金屬礦尤其能揮發它的功能。它能選別2毫米以下的各種有色金屬的重選與精選。經過多年的礦山生產實踐證明，云錫式選礦搖床具有性能穩定、選礦效率高、平穩、噪音小和使用維修方便等特點，深受廣大礦山用戶的歡迎。

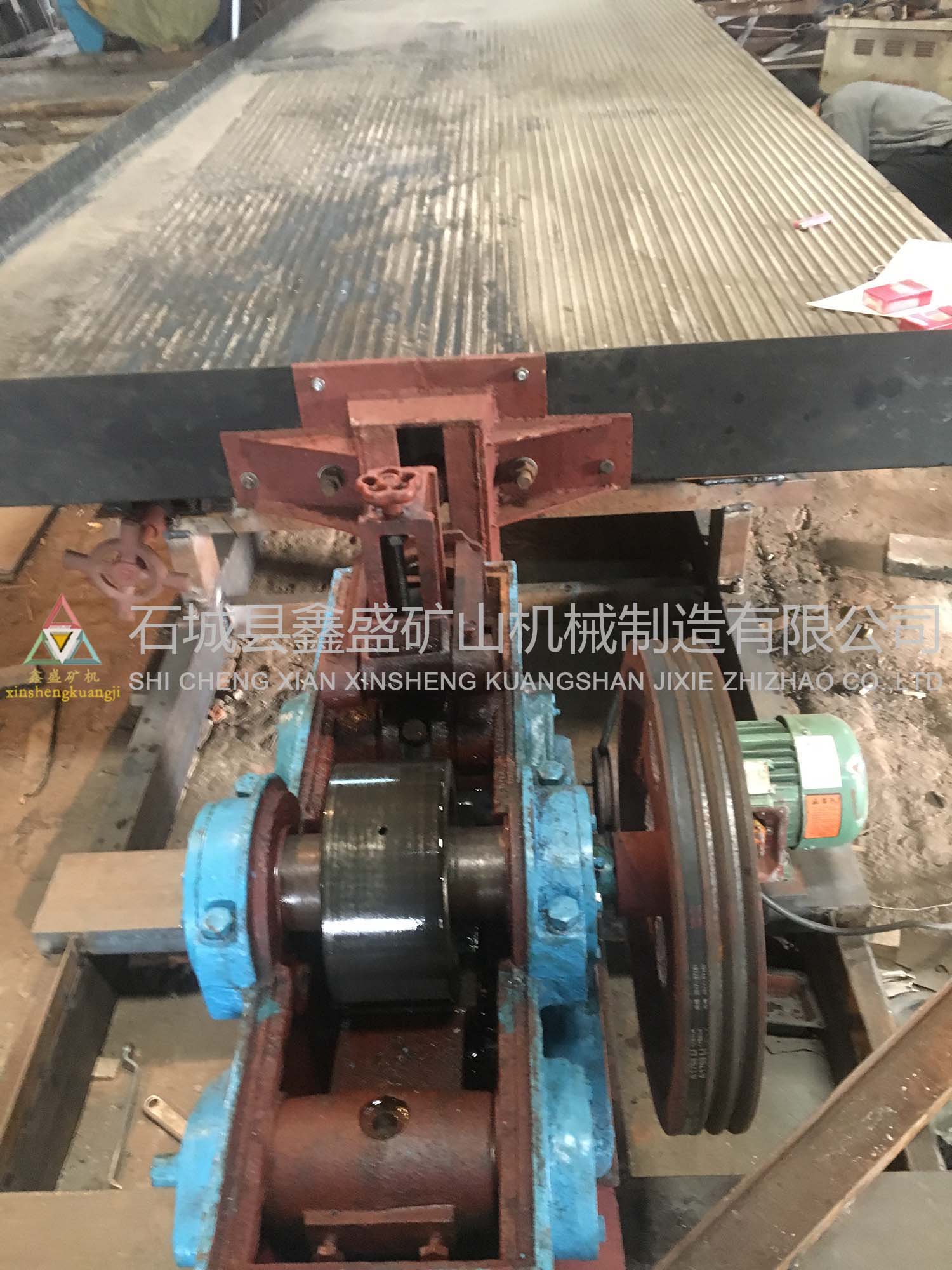

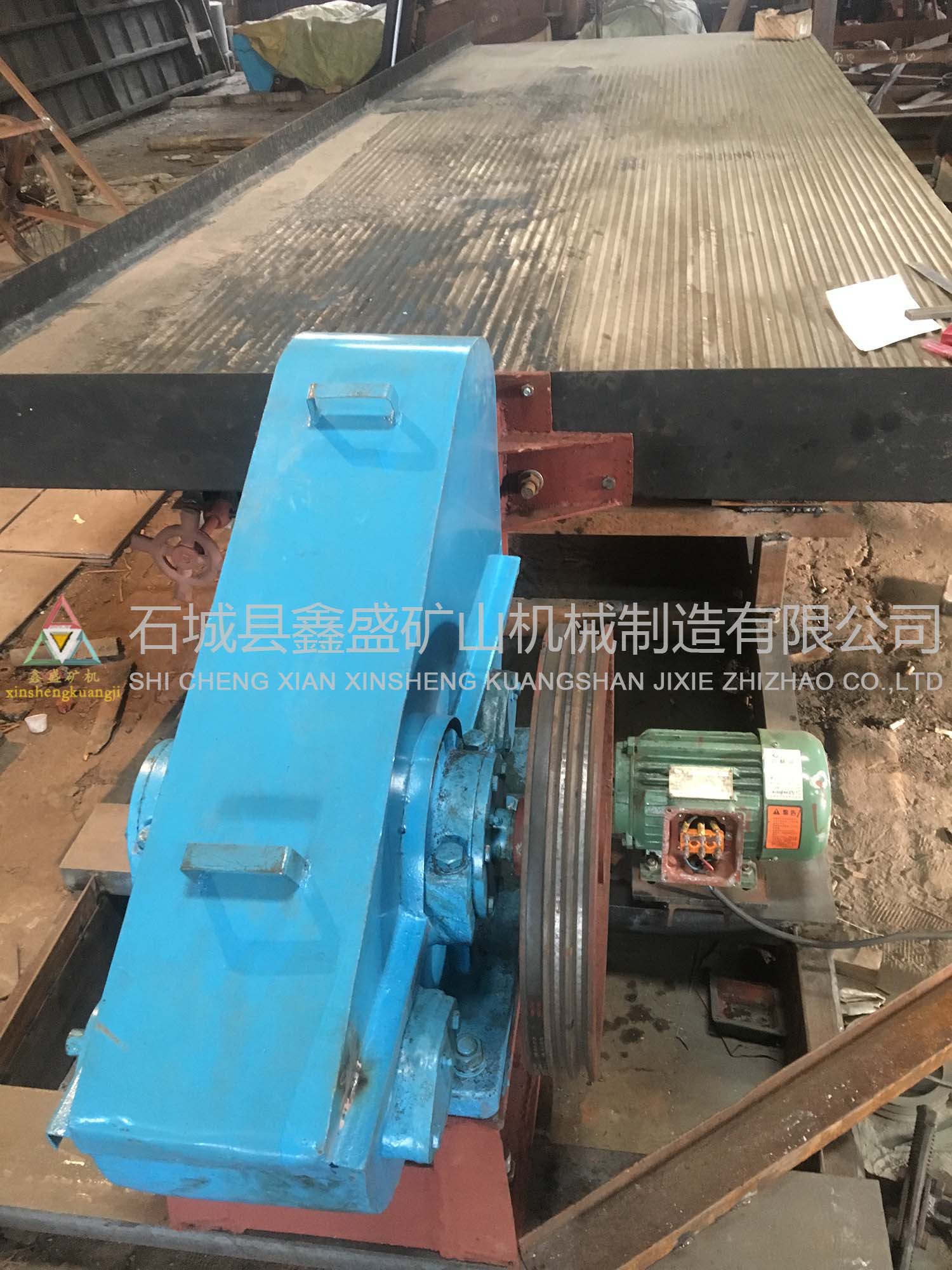

二、構造：云錫式選礦搖床主要由床面、床頭、溜動設備三大部分組成。床面由床架部分和給礦槽等部分組成，床面分有粗砂床面和刻槽床面。根據選礦粒度和濃度的不同選擇適當的床面（見附表）。床面支撐在溜動設備上，由床頭的床面掛鉤連接床面，在床面的推動下使床面往復運動進行選礦。床頭系采用偏心軸帶動偏心滾輪來推動搖桿支臂，使搖桿支臂叉推動聯結丁頭螺桿，因而使螺桿往復運動。床頭潤滑軸承系采用ZQSN5-5-5材料作為滑動軸承，具有噪音小，轉動靈活等特點，溜動設備部分主要是用來調節選礦設備所需要坡度，利用手輪調節斜度托板，使床面產生坡度。

云錫搖床

三、云錫式搖床的優點是：床面平整，抗磨蝕性好，堅固耐用，不易變形，便于局部修補；床頭運動的不對稱性較大，且有較寬的差動性調節范圍以適應不同的給料粒度和選別要求；床頭機構運轉可靠，易磨損零件少，且不漏油。缺點是：彈簧安裝在床面底下，檢修和調節沖程均不方便（調沖程時需先放松彈簧）；床面的橫向坡度可調范圍小（0°~5°）；當橫坡及沖程調節過大時，將由于床頭拉桿的軸線與床面的軸線過分分離而會引起床面振動。

云錫式選礦搖床的使用和維護：云錫式選礦搖床在使用后，應進行必要的維護和修理，因搖床各部件經常要保持良好狀況，因為搖床各部件保養的好與壞，直接會影響到選礦性能和效率指標，而且還會影響其使用壽命。

云錫式選礦搖床的保養

1、床面的漆層具有一定的脆性，因此不能敲打、碰撞

2、要避免床面漆層壓壞變形，不得放置高溫和過重物體

3、為防止因水滲漏造成床面受潮而影響漆層，嚴禁在床面釘釘子

4、要保證溜膜均勻，應避免油類污染床面

5、使用的搖床為了能保持制造時的質量，在搬運及堆放和安裝過程要注意，

6、要求搬運和堆放時應避免不平或多張重疊而應側立，使給礦槽側朝下，并防止雨淋。

云錫搖床

五、使用搖床的注意事項

1、在使用云錫式選礦搖床時，根據所選別的技術條件來選定沖程沖次

2、在床頭部分滑動軸承系采用ZQSN-5-5-5材料。雖經加工制成，但使用時確保箱體內的

3、潤滑油，防止?jié)櫥S承因缺油而造成磨損。

4、床頭使用一定時期后，當滑動軸承產生自然磨損時，應根據磨損程度及時更換滑動軸承

5、云錫式選礦搖床在使用時，應注意保持床頭部分的清潔，防止因礦砂滲進床頭內，造成機件不必要的磨損。

六、使用溜動設備部分應注意的事項

1、調節床面的傾斜度時，因根據選別礦物的技術條件來確定合格的傾斜坡度。

2、滑動設備的溜滑軸承，系采用HT15-30的材料制成，在使用時應保持溜動軸承座內有足夠油量，以免使溜動軸承不應有的磨損。

3、彈簧座部分是使彈簧拉在床架上，使床面在床頭的推動下產生往復運動的彈力。因此使用時應注意彈簧不要過緊或過松，應能保持床面能平穩地進行往復運動為宜。

云錫搖床

七、云錫式選礦搖床主要技術參數

名稱	規格	技術性能
床面尺寸	4500×1850×1500mm	搖床類別	沖程	沖次（次/分）	總耗水量（M3/臺日）	處理量（T/臺日）
外形尺寸	5454×1825×1242mm	搖床類別	沖程	沖次（次/分）	總耗水量（M3/臺日）	處理量（T/臺日）
可調沖程	8-22mm	粗砂床	16-22	240-290	190	30
配用電機	Y90L-6 1.5千瓦	絨砂床	10-16	300-320	80	8
總機重	800公斤	刻槽床	10-16	330-340	50	5

八、云錫式選礦搖床選別技術條件

搖床類別	選別技術條件
搖床類別	給礦粒度	給礦濃度	給礦體積（M3/臺日）	洗滌水量（M3/臺日）	安裝坡度 X
粗砂式	2-0.2	20-25	130±	60	2030/
細砂式	0.5-0.037	15-20	50±	30	1050/
刻槽式	0.074-0.019	15-20	30±	20	0045/
