浮選機

您的當前位置: 首 頁 >> 產品中心 >> 浮選機

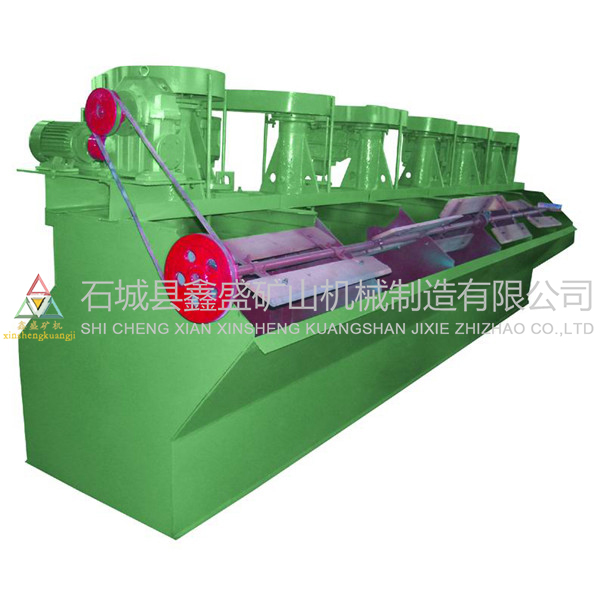

浮選機

  • 所屬分類:浮選機

  • 點擊次數:
  • 發布日期:2020/06/05
  • 在線詢價
詳細介紹

浮選機由電動機三角帶傳動帶動葉輪旋轉,產生離心作用形成負壓,一方面吸入充足的空氣與礦漿混合,一方面攪拌礦漿,同時細化泡沫,使礦物粘合泡沫之上,浮到礦漿面再形成礦化泡沫。調節閘板高度,控制液面,使有用泡沫被刮板刮出。浮選機適用于分離有色金屬、黑色金屬、貴金屬、非金屬礦物和化工毛坯件及原料、經過粗選、掃選、精選和反浮選作業。回收有用礦物。

一般而言,該選礦設備一般屬標準設備,浮選輔助設備大多屬非標準設備。而浮選機是直接完成浮選過程的設備,其自下而上大體化分為攪拌區、分離區和泡沫區。其中分離區是礦漿理想氣泡附著,形成礦化氣泡的關鍵過程。此區應保證足夠的容積和高度,并與攪拌區形成明顯的界限,以利礦物分選。浮選機較XJK型浮選機泡沫易于刮出,不會在浮選槽內側。從而提高了浮選效率,降低了能耗。

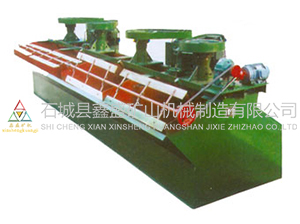

浮選機

產品工作原理:

  煤泥和藥劑充分混合后給入浮選機的槽底下,葉輪旋轉后,在輪腔中形成負壓,使得槽底下和槽中的礦漿分別由葉輪的下吸口和上吸口進入混合區,也使得空氣沿導氣套筒進入混合區,礦漿、空氣和藥劑在這里混合。在葉輪離心力的作用下,混合后的礦漿進入礦化區,空氣形成氣泡并被粉碎,與煤粒充分接觸,形成礦化氣泡,在定子和紊流板的作用下,均勻地分布于槽體截面,并且向上移動進入分離區,富集形成泡沫層,由刮泡機構排出,形成精煤泡沫。槽底上面未被礦化的煤粒會通過循環孔和上吸口再一次混合、礦化和分離。槽底下未被葉輪吸入的部分礦漿,通過埋沒在礦漿中的中礦箱進入槽底下,完成全部過程后,進入第三室,浮選機如此周而復始,礦漿通過進入尾礦箱排出尾礦、浮選機是實現浮選過程的重要裝置。礦石經過濕式磨礦后,已基本單體解離的礦物被調成一定濃度的礦漿,在攪拌槽內與浮選藥劑充分調和后送入浮選機,浮選機(礦用浮選機)由電動機三角代傳動帶動葉輪旋轉,產生離心作用形成負壓,一方面吸入充足的空氣與礦漿混合,一方面攪拌礦漿混合,同時細化泡沫,使礦物粘合泡沫之上,在其中通過充氣與攪拌,使欲選的目的礦物向氣泡附著,在礦漿面上形成礦化泡沫層,用刮板刮出或以自溢出,即成為泡沫產品(精礦),調節閘板高度,控制液面,使有用泡沫被刮板刮出。而非泡沫產品自槽底排出。該選礦設備性能是影響浮選技術的一個重要因素。機械攪拌式浮選機結構合理,設備耐用就在源通機械。

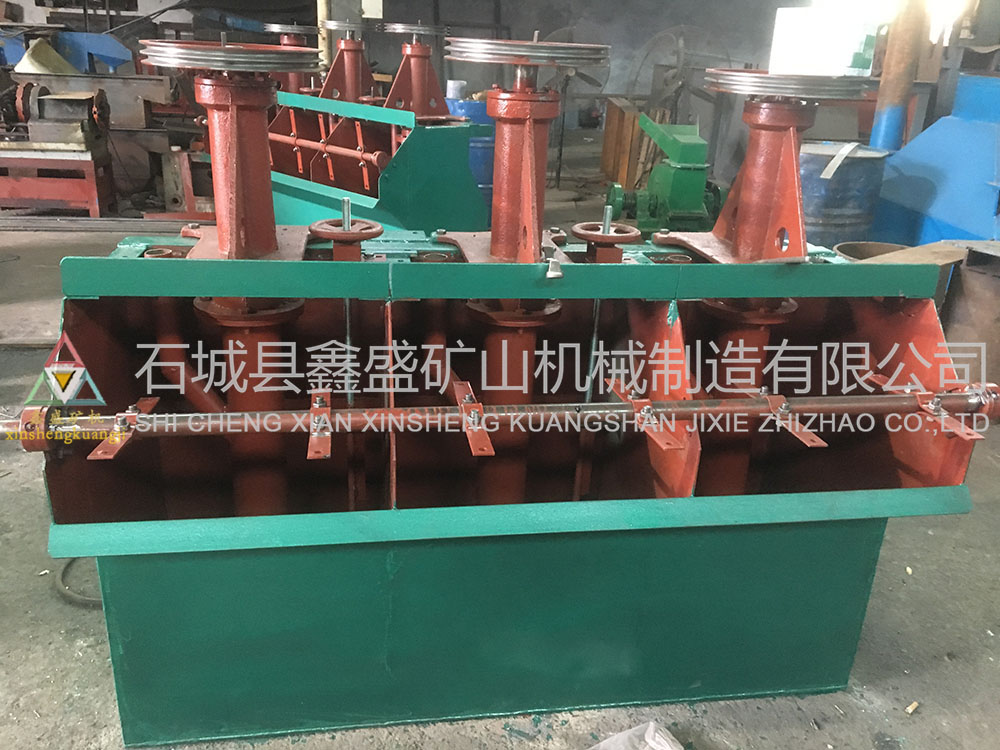

浮選機

浮選機特點

  1.吸氣量大、功耗低。

  2.每槽兼有吸氣、吸漿和浮選三重功能,自成浮選回路,不需任何輔助設備,水平配置,便于流程的變更。

  3.礦漿循環合理,能減少粗砂沉淀。

  4.設有礦漿面的自控裝置,調節方便。

    5.葉輪帶有后傾式的上下葉片。上葉片產生礦漿上循環,下葉片產生礦漿下循環。

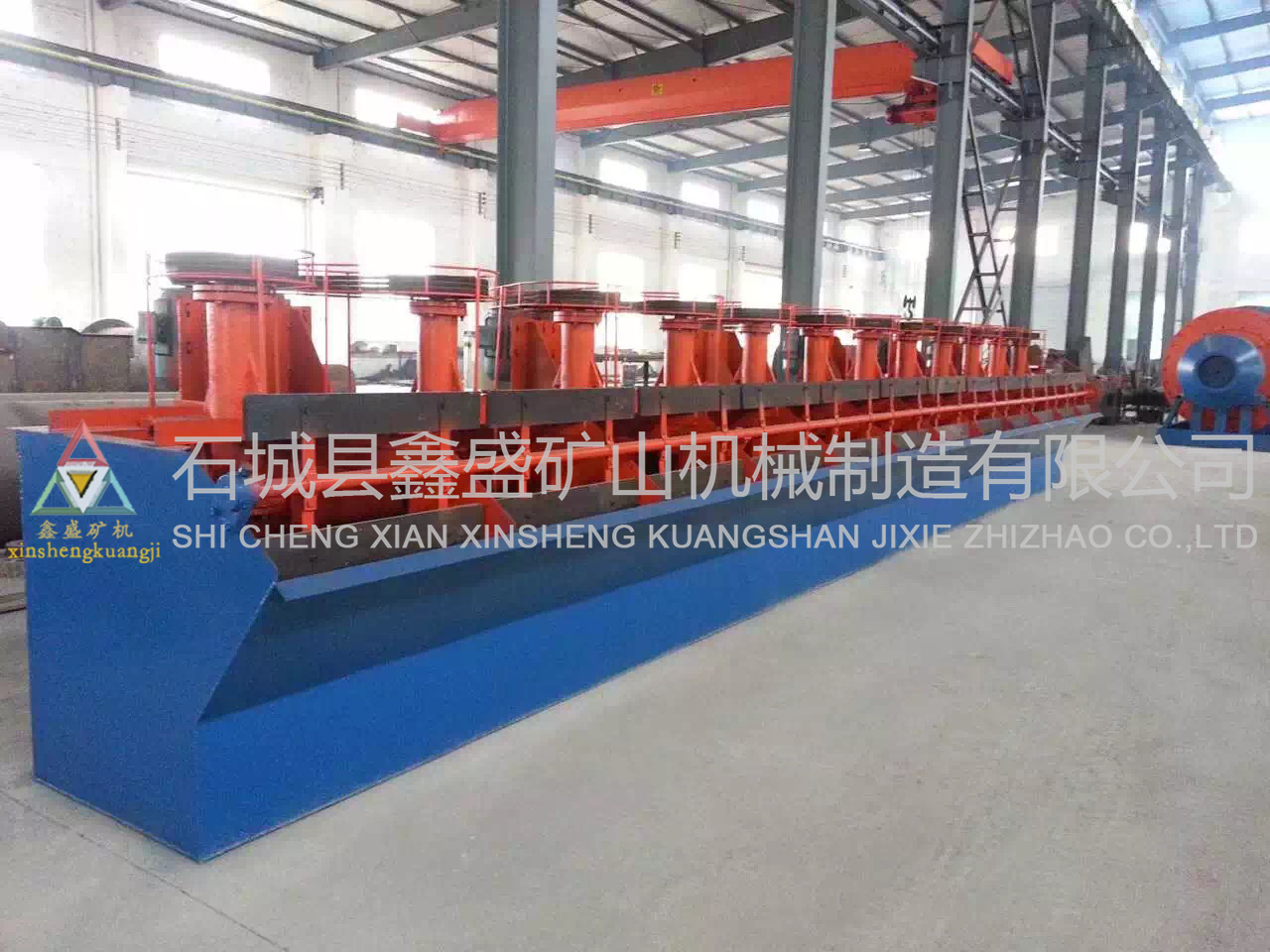

浮選機

四、該選礦設備主要包括浮選和輔助設備(攪拌槽、給藥機等。)

該選礦設備每兩槽構成一個機組,帶有進漿管以抽吸礦漿,亦稱抽吸槽或吸入槽;自流槽或直流槽。在之間設有中間室,礦漿在下面是連接的。葉輪安裝在主軸下端,主軸上端有皮帶輪,用電機帶動旋轉??諝庥蛇M(jìn)氣管吸入,每組浮選槽的礦漿水平面由閘門調節,葉輪上方裝有蓋板和空氣筒(又稱豎管)??諝馔采祥_有孔,用來安裝進漿管。中礦返回管用作礦漿循環,孔的大小可以通過拉桿調節。蓋板上裝有18~20個導向葉片(又稱定子)。這些葉片傾斜排列,與半徑呈60°交角,它們對葉輪甩出的礦漿具有導向作用。在蓋板上的兩導向葉片之間開有18~20個循環孔,供礦漿循環用。葉輪與蓋板導向葉片間的間隙一般為5~8mm,過大會對吸氣量和電耗產生不利影響。通常將葉輪、蓋板、主軸、進氣管和空氣筒等充氣攪拌零件組裝成一個整體部件,可使葉輪和蓋板同心裝配,以保證葉輪與蓋板導向葉片之間的間隙符合要求,且便于檢修和更換。在空氣筒下部,有一個調節礦漿循環量的循環孔,并用閘板控制循環量。

浮選機

主要技術參數:

型號

容積
  (m3)


槽體尺寸
  (長×寬×高)
  (mm)

葉輪直徑
  (mm)

葉輪轉數
  (r/min)

生產能力
  (m3 /min)


功率
  (kw)

單槽質量

XJ-3

0.35

700*700*700

300

483

0.18-0.4

2.2/0.55

430

XJ-6

0.62

820*900*850

350

400

0.3-0.9

3/1.1

755

XJ-11

1.1

1100*1100*1000

500

330

0.6-1.6

5.5/1.1

1416

XJ-28

2.8



1750*1600*1100

600

280

1.5-3.5

11/1.1

2113

XJ-58

5.8

2200*2200*1200

750

240

3-7

22/1.5

3400

SF-0.37

0.37

700×700×750

296

386

0.2~0.4

1.5/0.55

468

SF-0.7

0.7

820*900*950

350

400

0.3~0.9

3/1.1

805

SF-1.2

1.2

1100×1100×1100

450

312

0.6~1.2

5.5/1.1

1373

SF-2.8

2.8

1700×1600×1150

550

268

1.5~3.5

11/1.5

2138


相關標簽:浮選機
